Click-Attika Mauerabdeckungen lassen sich einfach und effizient verbauen – aufwändige Sonderkonstruktionen sind nicht notwendig.

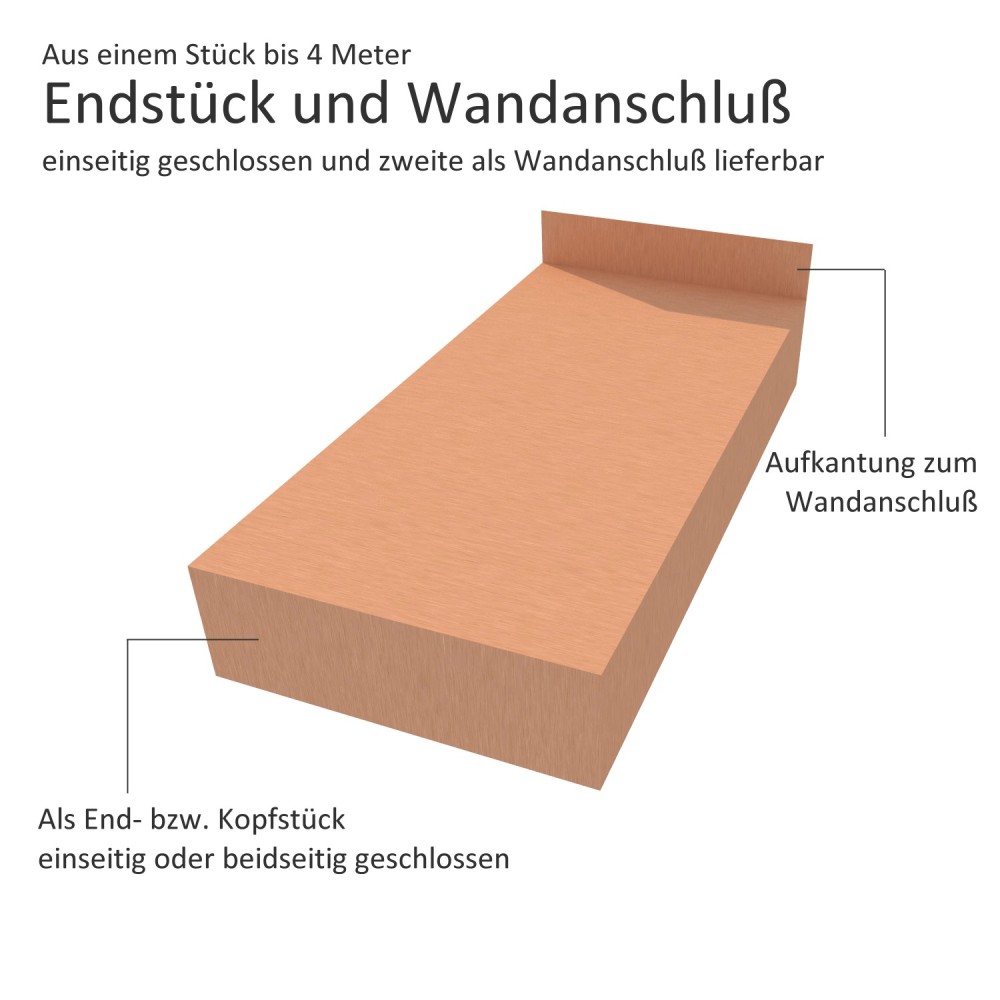

Die Click-Attika Mauerabdeckung ALGB-15100 aus Aluminium Graubraun (RAL8017) ist geeignet zum Abdecken von Mauern bis 11cm Mauerbreite (Fertigmass) und wird inklusive 1 Stück Systemprofilhalter SPH-150S, Länge 0,5 Meter, aus Stahlblech verzinkt 1,0 mm und Befestigungsschrauben geliefert. Bei Bestellung von mehreren Abdeckungen, Ecken oder Endstücken sind zusätzlich die passenden Stoss-Unterverbinder in der entsprechenden Anzahl enthalten.

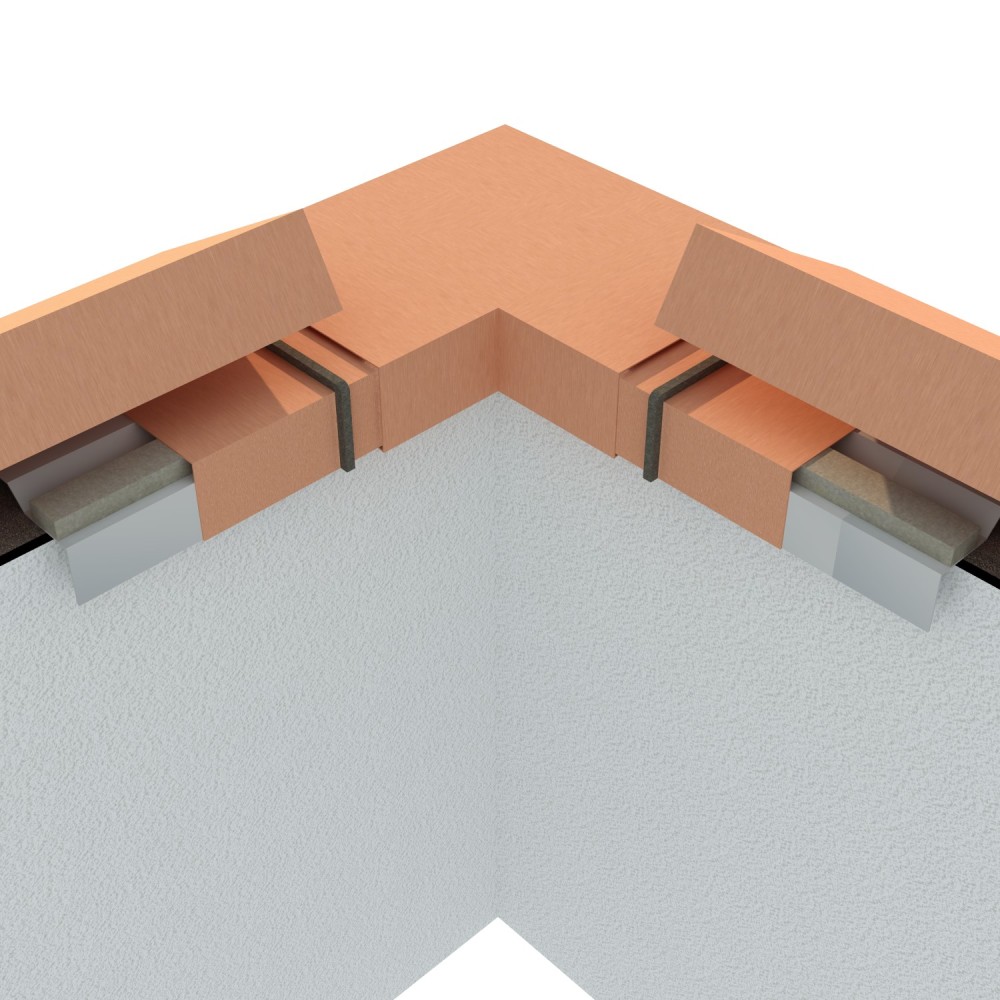

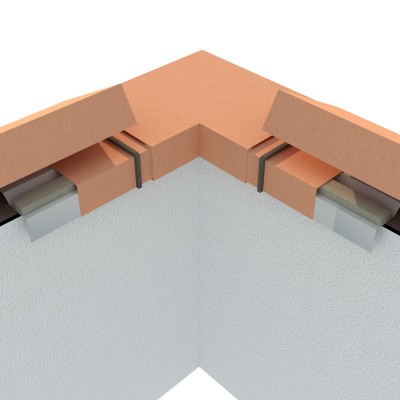

Die vertikale Schenkellänge beträgt beidseitig 5 cm plus zusätzlich umgeschlagenen Wasserfalz von 10 mm. Die Mauerabdeckung wird auf dem vorher angebrachten Systemprofilhalter SPH-150S zur Befestigung seitlich im Wasserfalz eingehangen und durch Drehbewegung auf der gegenüberliegenden Seite eingeklickt.

Sonderbreiten und Längen oder unterschiedliche Schenkellängen sind auf Anfrage möglich.

Entsprechend den Regelvorschriften für Innen- und Außenputze nach DIN V 18550 und DIN EN 998-1 beträgt die mittlere Putzdicke bei Außenputz (Dicke des Systems aus Unter- und Oberputz) 20 mm. Daraus ergibt sich bei einer Mauerziegelstärke von 7 cm inkl. beidseitigem Putz eine fertige Gesamtmauerbreite von 11 cm.

Der Überstand der Mauerabdeckung sollte auf beiden Seiten mindestens 20 mm betragen um ein Abtropfen von Oberflächenwasser ohne Verunreinigung der zu schützenden Wand zu gewährleisten. Die vertikale Schenkellänge sollte mindestens 50 mm sein und mit einen umgeschlagenen Wasserfalz (Tropfkante) enden.

Rechnet man nun Ziegelstärke (7 cm), Putz (2x 2 cm) und Überstand (2x 2 cm) zusammen, ergibt sich eine Abdeckbreite von 15 cm. Hinzu kommen 2x 5 cm für die senkrechten Schenkel die im umgeschlagenden Wasserfalz (Tropfkante) der Mauerabdeckung enden.
